Información Básica.
Descripción de Producto

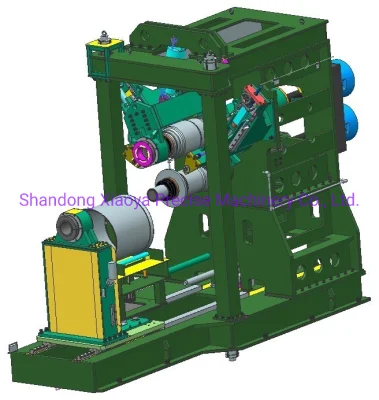

máquina de formación de rollo
El rollo de máquina de formación también se conoce como una máquina de formación de la llanta, y se utiliza para formar rollo simétrico o asimétrico de llantas de chapa. Theroll formando equipo consiste en la máquina principal, sistema de transmisión hidráulica, neumática, sistema de control de PC y sistema de lubricación.
Generalmente, las pequeñas líneas de RIM y grandes líneas de RIM 3 llevar a cabo los procesos para completar la creación de perfiles de RIM. Cada proceso utiliza un conjunto de bobinas de la formación de las máquinas. Sin embargo, el ultra-grande línea completa de la llanta roll formando a través de procesos 4. El 4 thpresses el rollo de prensa en un patrón de antideslizante.

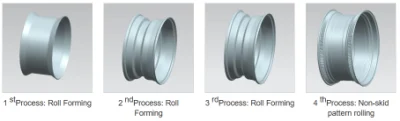

Procesar las imágenes de referencia
El rollo de máquina de formación necesita instalar la herramienta de formación, uno de los modelos de rim necesita 4 conjuntos de bobinas de herramienta de conformado, incluyendo la formación de rollo de 1ª, 2º y 3ª formando roll roll formando, 4º moleteado.
Características principales
1. La formación muere en este rollo de la llanta ex viene con un fácil de desmontar el diseño que garantiza un cambio rápido de la die, controlando el proceso de cambio a tomar sólo unos 30 minutos.
2. Tanto las pequeñas y grandes líneas de la llanta de 3 rollos usan a menudo la formación de equipos que comparten un conjunto de mecanismos de carga y descarga automática. Estos sistemas utilizan un proceso de 3 y 4 ubicación diseño, lo que ahorra tiempo y mejora la eficiencia de producción.
3. Diseño de la división entre la unidad de carga/descarga y la máquina principal permite tanto la automática y manual de operaciones.
4. El rollo formando muere puede ser diseñado para ser simétrico o asimétrico, según las necesidades de procesamiento.
5. La parte superior e inferior de los ejes son de accionamiento hidráulico. Durante la creación de perfiles de RIM, la velocidad de rotación de los rodillos superiores e inferiores puede ajustarse automáticamente.
6. Los ejes se puede ajustar en ambas direcciones axiales y ángulos de dip. Esto hace que cada parte de la superficie del rodillo uniformidad recalcó, asegurando la precisión.
7. El espacio entre la parte superior e inferior de la Mangueta es ajustable, como es la velocidad de alimentación.
8. El trazo de un lado el riel de guía también es ajustable.
Principales parámetros de un ejemplo
Modelo:GX-48/800
Rollo formando force:500KN
La potencia del motor del sistema hidráulico:165KW
La longitud del molde en el husillo:900mm
Velocidad del husillo superior e inferior:200r/min.
Material y diámetros de husillo:40Cr, 220mm
El espacio entre la parte superior e inferior de la mangueta:380~520
Carrera de husillo inferior:140mm
Rango ajustable de husillo de menor velocidad de alimentación:2~10mm/seg.
Dip de ángulo ajustable de husillo inferior:±0,35°
Rodillo de guía lateral (lineal) de carrera:160mm (50mm de recorrido ajustable)
Máx. de diámetro del rodillo de guía:240mm
La tensión de entrada nominal:380V
La tasa corriente de entrada:165KW
Sección de cable de alimentación (cobre):Single Core 180mm2 (3+2)
El consumo de agua de refrigeración hidráulica:4000l/h
